一、概述

本機可對橡膠、塑料、發泡材料、塑膠、薄膜、軟包裝、管材、紡織物、纖維、納米材料、高分子材料、復合材料、合成材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、不銹鋼、鑄件、銅管、有色金屬、汽車零部件、合金材料及其它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、撕裂、90°剝離、180°剝離、剪切、粘合力、拔出力、延伸伸長率等試驗。

二.主機規格

A.高精度美國傳力力量傳感器:5000N ,力量精度在±0.5 %以內。

B.容量分段:全程七檔：×1，×2，×5，×10，×20，×50，×100 ,采用高精度24 bits A/D，取樣頻率200Hz。

C. 動力系統:見配置清單

D.控制系統:采用Pulse Command控制方式使控制更精準 ，速度控制范圍0.01~500 mm/min。 中聯板調整具有快速粗調與慢速微調功能。 測試后自動回歸原點、自動儲存。

E. 數據傳輸方式：RS232傳輸

F. 顯示方式:UTM107 WIN-XP測試軟件計算機屏幕顯示。

G. 簡潔的全程一檔與精密全程七檔力量線性雙校正系統。

H .豪華測試界面軟件可實現定速度、定位移、定荷重（可設定保持時間）、定荷重增率、定應力增率、定應變增率等控制模式加上多階控制模式可滿足不同的測試要求。

I. 測試空間:測試寬度約350 mm（標準規格），聯板行走空間950 mm（不含夾具）（標準規格）

J. 全程位移:編碼器2500 P/R，提升4倍精度,采用LINE DRIVE編碼器抗干擾能力極強,位移解析0.001mm。

K.安全裝置:過載緊急停機裝置、上下行程限定裝置、漏電自動斷電系統、自動斷點停機功能。

L.手控方式：可增添無線遙控裝置或手動操作盒。（選購）

三.軟件功能介紹:

A.測試標準模塊化功能:提供使用者設定所需應用的測試標準設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等，測試標準規范。

B.試品資料:提供使用者設定所有試品數據，一次輸入數據永久重復使用。并可自行增修公式以提高測試數據契合性。

C.雙報表編輯:完全開放式使用者編輯報表，供測試者選擇自己喜好的報表格式（測試程序新增內建EXCEL報表編輯功能擴展了以往單一專業報表的格局）

D.各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，變形單位mm、cm、inch。

E.圖形曲線尺度自動最佳化(Auto Scale)，可使圖形以最佳尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變荷重-2點延伸圖，以及多曲線對比。

F．測試結果可以EXCEL格式的數據形式輸出。

G．測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。 數據備份：測試數據可保存在任意硬盤分區。

H．多種語言隨機切換：簡體中文、繁體中文、英文。

I． 軟件具有歷史測試數據演示功能。

四.附件

A.一年保固書及中文操作說明書各一份。

B.隨機贈送標準拉力夾具一組（其他夾具選購）。

C.拉力機專用測試軟件一份。

D.品牌電腦一臺，惠普彩色噴墨打印機一臺

五、可測試項目

（一）普通測試項目：（普通顯示值及計算值）

●拉伸應力     ●拉伸強度

●扯斷強度     ●扯斷伸長率

●定伸應力     ●定應力伸長率

●定應力力值   ●撕裂強度

●任意點力值   ●任意點伸長率

●抽出力        ●粘合力及取峰值計算值

●壓力試驗      ●粘合力剝離力試驗

●彎曲試驗      ●拔出力穿刺力試驗

（二）特殊測試項目：

1.彈性系數即彈性楊氏模量

定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。

2.比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其最大應力即為比極限。

3.彈性限：為材料所能承受而不呈永久變形之最大應力。

4.彈性變形：除去荷重后，材料的變形完全消失。

5.永久變形：除去荷重后，材料仍殘留變形。

6.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，一般以上屈作為屈服點。

屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內，上下起伏，伸長發生較大變化，這種現象叫作屈服。

7.屈服強度：拉伸時，永久伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。

8.彈簧K值：與變形同相位的作用力分量與形變之比。

9.有效彈性和滯后損失：

在拉力機上，以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分?jǐn)?shù)，即為有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百分?jǐn)?shù)，即為滯后損失。

六、主要計數指標

A．荷重元：5000N區間選配

B．力量解析度：1/10000

C．力量準確度：≤0.5％

D．力量放大倍數：7段自動切換

E．位移解析度：1/1000

．位移準確度：≤0.5％

G．金屬引伸計解析度：1/1000

H．金屬引伸計準確度：≤0.5％

I．大變形引伸計準確度：±1mm

J．速度范圍：0.01－500mm/min（特殊測試速度亦可依客戶需求定制）

K．行走空間：950mm（不含夾持器、特殊測試空間亦可依客戶需求定制）

L．測試寬度：350mm（特殊測試寬度亦可依客戶需求定制）

M．使用電源:220V 60HZ

N．功率：600W

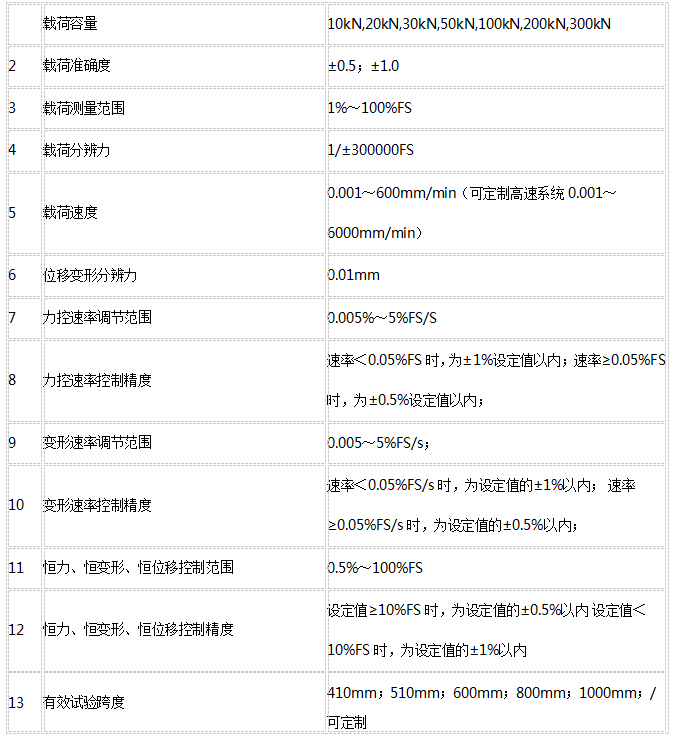

重要參數：
